一种带有超高频电源的小型等离子发生器 [发明]

发表时间: 2020-11-21 14:14:56

作者: 广东金徕科技有限公司

浏览: 56

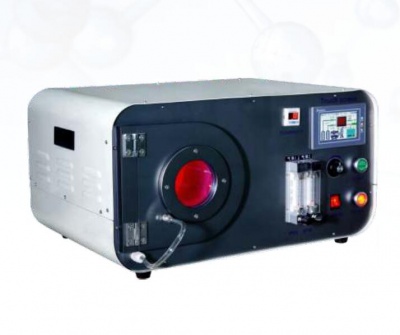

 ”小型高频等离子/

小型高频电源等离子

摘要: 本发明公开了一种带有超高频电源的小型等离子发生器,其技术方案要点是:包括呈方形设置框架,所述框架内互相平行设有若干电极,所述电极与超高频电源相连,所述电极外套设有石英管,所述电极包括正电极以及负电极,所述正电极设置在负电极的侧面并且所述正电极与负电极间隔设置,所述正电极固定在框架的顶部,所述负电极固定在框架的底部。由于正电极以及负电极是交错设置的,因此,在同一个框架上,正电极与负电极的横向距离会减小,这样,在同等宽度的框架上,可以安装更多的正电极以及负电极,提高了等离子的产生效率,进而可以提高空气的净化效果。

主权利要求: 1.一种带有超高频电源的小型等离子发生器,包括处理管(2),处理管(2)内设有对空气进行净化的低温等离子净化装置,低温等离子净化装置包括呈方形设置的框架(4),所述框架(4)内互相平行设有若干电极(42),所述电极(42)与超高频电源相连,所述电极(42)外套设有石英管(421),所述电极(42)包括正电极以及负电极,其特征在于:所述正电极与负电极间隔设置,负电极设置在相邻两正电极连线的侧面,所述正电极固定在框架(4)的顶部,所述负电极固定在框架(4)的底部,所述框架(4)上沿石英管(421)的长度方向设有抵接杆(6)以及驱动抵接杆(6)始终与石英管(421)的端面抵接的第一弹性件,所述抵接杆(6)上设有动触点(61),所述框架(4)上与动触点(61)对应设有静触点(43),所述动触点(61)以及静触点(43)连接有报警电路。




本文来自专利之星
