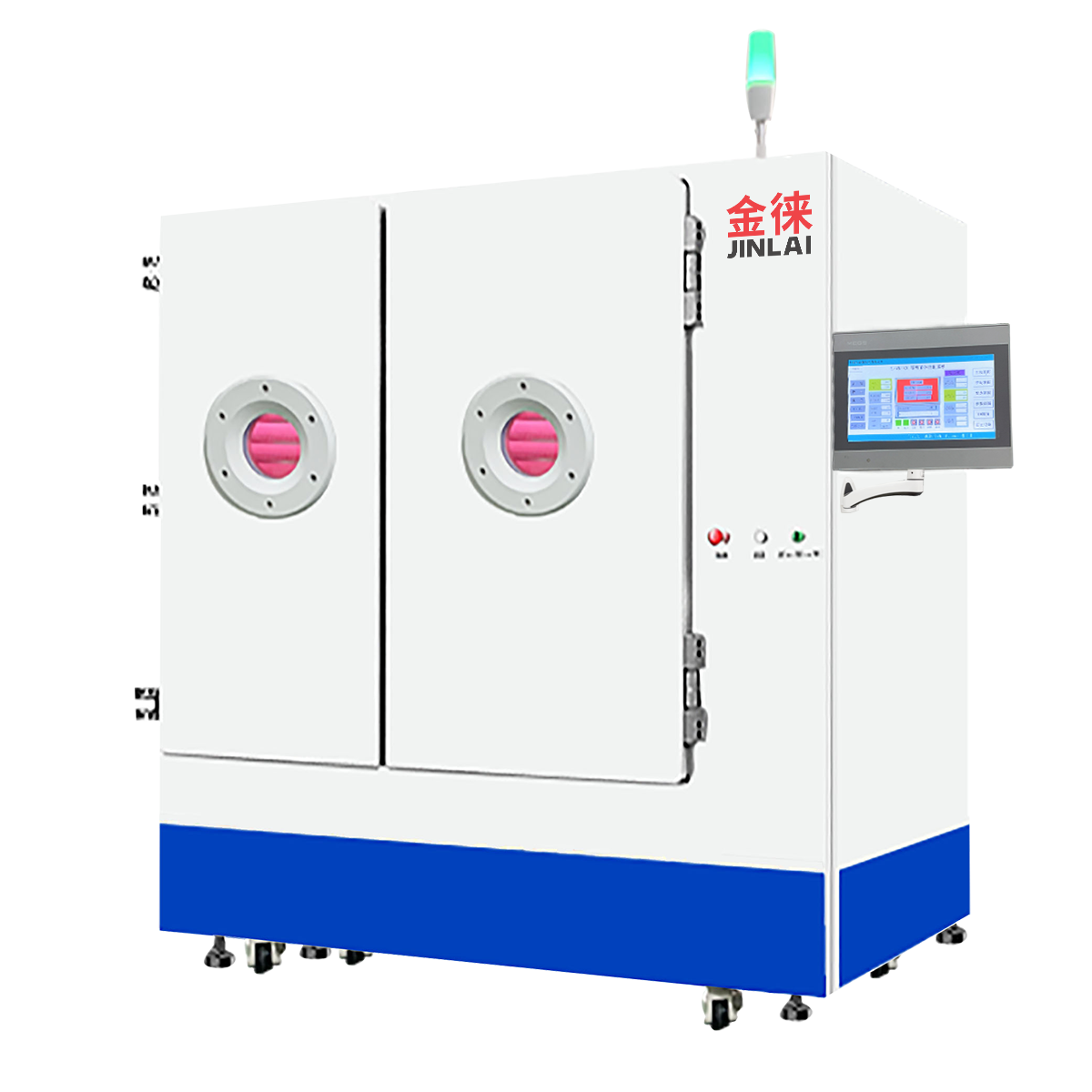

卷对卷真空等离子清洗机

产品型号:JL-RTR8000


产品功能:

对材料表面进行清洁、活化、改性。

提升材料表面润湿性,亲水性;

增强材料表面粘接力、附着力。

用于FPC柔性线路板孔内除胶、表面清洁,PI表面粗化及清洁,电子材料表面粗化、清洁,Coverlay表面粗化、清洁,挠性材料的表面清洁等领域的等离子表面处理设备。



产品参数


外观参数

主机尺寸

1860mm长 X 1470mm宽 X 2000mm高

重量

250Kg

安装面积

3500mm X 5500mm(含开门上下板位置)


电极

电极分布

垂直分布,每片电极独立冷却

托盘数量

16片


RF 电源系统

功率

10KW

频率

40KHZ


工艺气体控制系统

标准配置4路气体

一路2000sccms,三路5000sccms


软件控制系统

智能人机界面+PLC


真空泵系统

真空泵组

抽速能力1160 m3/h / 1900m3/h (可选)

真空工作力

进气氧气流量2.5-3.0L/min状态下,工作压力可控范围180-300mTorr


生产能力

生产板最大尺寸

25X44 inch (21*24 inch 30块/炉)

标准生产板厚度

0.1-9mm(0.5以下薄板需定制软板夹具)

生产板最小尺寸

4 X 4inch



产品特点


  • 实验型小巧灵活、操作简单、易维护。
  • 金徕核心等离子技术,质量有保障。
  • 触摸屏操作界面,数字及图标多重工艺参数实时显示。
  • 针阀精密流量控制计,精度高。
  • 316不锈钢材质,耐腐蚀,环保不产生金属污染。
  • 多路工艺反应气体通道,保证产品清洗效果。
  • 可以根据客户需求定制。



等离子清洗应用领域


卷式FPC孔内钻污清洁与表面清洁,卷式PI表面粗化及清洁

卷式Coverlay表面粗化及清洁

卷式电子材料的表面清洁

卷式电子材料的表面清洁

包括不限于以下卷料;钢带,铜箔,铝箔,PI,PE,PET,PTFE,PU,PPS,PP,PPE,PPS,POM等卷型材料





等离子清洗作用



 清 洗  去除材料表面物/颗粒/脏污物/氧化物、有机物,增加洁净度,提升亲水性、增强粘贴力;
 活 化  将活性基团加入材料表面分子链中提高材料表面能,增加亲水性与活性;

 改 性  保持材料或制品原性能的前提下,赋予其表面新的性能,如亲水性、生物相容性等;

 除 胶  去除光刻胶、电路板去胶,除胶渣,提升材料表面的亲水性、附着力、粘接力;

 刻 蚀  ICP硅刻蚀、CCP介质刻蚀、金属刻蚀,实现各向异性刻蚀,保证细小图形转移后的保真性;
