FPC(PCB)线路板等离子清洗处理方法与应用

发表时间: 2020-11-14 10:35:05

作者: 广东金徕科技有限公司

浏览: 62

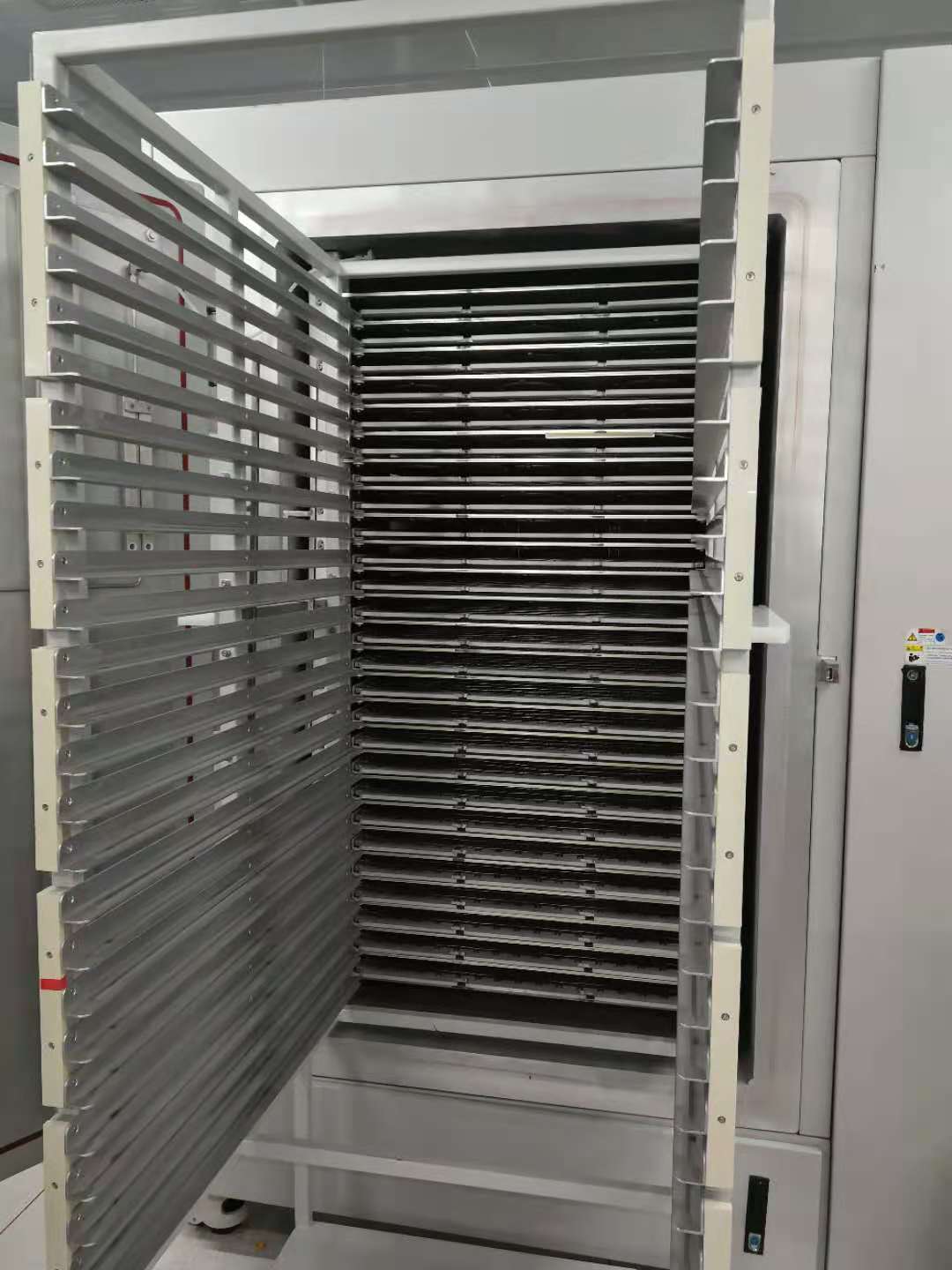

”FPC等离子清洗机/

FPC(PCB)线路板等离子处理机

,用于线路板金属化过孔前的表面及微细孔电极改性,省掉传统的化学药剂处理方法. 整个设备包括如下几个部分: 1. 真空处理室及对真空处理室进行抽真空减压处理的装置,在触摸屏或控制电脑上可实时显示处理室的真空度. 2. 试样台:在真空室内放置FPC,PCB板零件的试样台(等离子处理机FPC,PCB固定夹具架). 3. 等离子体(俗称电浆)产生装置. 4. 高频电源:电源两极分别联接于机器电极和试样台(FPC,PCB固定夹具架),电源两极间频率为50MHZ至200MHZ. 5. 产生10高斯至110高斯的静磁场或低频磁场的磁场形成装置, 通过触摸屏(或控制电脑)设定等离子体产生装置,可以控制等离子体的强度;设定高频电源及磁场参数,可以控制等离子体的流向流速,在两极间形成电子回旋加速共振区,控制等离子以设定的方向,强度,及一定的时间规律冲击FPC,PCB表面,从而改变其表面极性,在FPC,PCB表面形成一层保护层 制造设备时,可预先设计出各种不同材料所需要冲击模式,及相对应的参数,将这些参数以目录的形式写在触摸屏(或控制电脑)里,生产操作时,只要调出目录号,显示对应的各项参数,按确认,触摸屏(或控制电脑)便将各项参数赋予PLC,由PLC控制设备按设定的模式运行,运行时每个参数也要实时显示出来,并可在触摸屏(或控制电脑)里重新设。

FPC(PCB)线路板等离子清洗处理方法与应用
